Fittings und Ventile

D-Pro Ventile

Verschiedene Ventilarten wie Kugelhähne, Nadelventile, Rückschlagventile und mehr.
Alle Ventile der Fa. DK-LOK sind unter dem Sammelbegriff D-Pro Valves zusammengefasst.

Kugelhähne

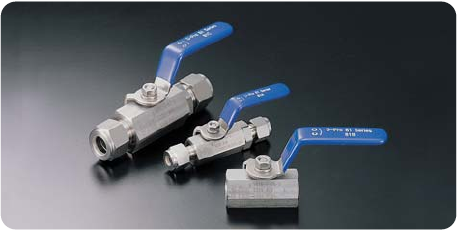

Bei den im Bild gezeigten Kugelventilen handelt es sich um die V81-Serie, dieser ist der kostengünstigste Kugelhahn den DK-LOK im Programm hat. Er ist in Edelstahl wie auch in Messing verfügbar. Die Anschlüsse können aus einer Vielzahl von Möglichkeiten ausgewählt werden, wie zum Beispiel Doppelklemmringverschraubungen bei denen das Rohr direkt angeschlossen werden kann, wie auch NPT Gewinde die eine entsprechende Verschraubung benötigt. Die Druckfestigkeit geht bei TFM Sitz der Kugel und bei Edelstahl bis zu 137bar (2000psi) hinauf. Die Anschlussgrößen bewegen sich zwischen 1/4″ bzw. 6mm bis 1″ bzw. 25mm. Im Großen und Ganzen ein Kugelhahn der die meisten Anwendungsbereiche ausgezeichnet abdeckt. Mehr Details finden Sie hier in unserem Katalog>>

Nadelventile

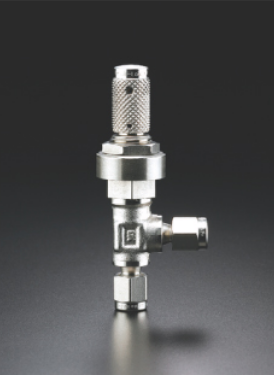

Das Einsatzgebiet von Nadelventilen ist hauptsächlich im Regelungsbereich zu finden. Überall dort wo ein Durchfluss von Gasen oder Flüssigkeiten eingestellt werden muss, werden Sie in der Regel auch ein Nadelventil antreffen. Auf Grund der unterschiedlichsten Anforderungen an dieses Produkt, gibt es dem zu Folge eine Vielzahl unterschiedlichster Produktserien im DK-LOK Produktportfolio, welche diese abzudecken versuchen. Im Bild links sehen Sie die Serie VM, die hauptsächlich in der Feindosierung Anwendung findet. Zu beachten ist die Tatsache, dass die meisten Nadelventile nicht zum Absperren und Regeln gleichzeitig gedacht sind, da sich die Spitzen der Nadeln je nach Anwendungsfall sehr stark unterscheiden.

Sollten das Nadelventil VM nicht für Sie geeignet sein, so finden Sie in den Serien V15, V16, V13W etc. die Sie im Download Bereich finden, sicher das richtige Ventil für Ihr Anwendung. Bei der Auswahl ist Ihnen einer unserer Mitarbeiter gerne behilflich. Mehr Details hierzu finden Sie in unserem Katalog>>

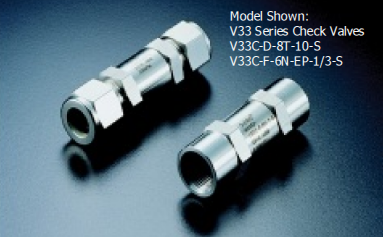

Rückschlagventile

Rückschlagventile dienen zum Schutz des Prozesses einer Anlage und hindert das Medium daran, dass es an eine bestimmte Stelle der Verrohrung zurückfließt. Dieses Bauteil ist ein wesentlicher Bestandteil einer jeden Anlage. Zu beachten ist dabei so wie in allen anderen Komponenten auch, die Auswahl des richtigen Dichtmaterials, welches dem zu transportierenden Medium angepasst sein muss. Ein weiteres Auswahlkriterium ist der benötigte Öffnungsdruck der in Flussrichtung das Ventil öffnet. Im Normalfall wird dieser sehr gering gewählt. Er bewegt sich zumeist in einer Höhe von 1/3-25psi (0,023-1,725bar). Dichtmaterialien sind in NBR, FKM, EPDM oder Kalrez verfügbar. Wenn es das Medium zulässt können Sie dieses Ventil auch in kostengünstigem Messing erwerben. Die Anschlüsse sind wie bei allen DK-LOK Pro Ventilen als Doppelklemmringverschraubung wie auch in NPT Aussen- und innen Gewinde verfügbar. Mehr Details hierzu finden Sie in unserem Katalog>>

Sicherheitsventile

Sollte der Druck in einem Bereich der Anlage zu hoch werden, besteht die Möglichkeit die angeschlossenen Geräte durch ein Überströmventil zu schützen. Im Bild links sehen Sie die Serie V66 welche in zwei unterschiedlichen Versionen angeboten wird. Zum einen bekommen Sie das Ventil von uns in Österreich zusammengebaut und auf einen bestimmten Druck eingestellt und verblompt. Wenn Sie ein TÜV Zertifikat benötigen, können wir eine derartige Prüfung für Sie in die Wege leiten. Wenn Sie ein CE Prüfzertifikat benötigen, müssen diese vom Werk aus eingestellt werden. In der Anlage wird das Ventil an einen Druckbereich von unten angeschlossen und lässt den Überdruck am seitlichen Ausgang ab. Sollte es sich um ein gesundheitsgefährdentes Medium handeln muss dieses in einem dafür vorgesehenden Sammelbehälter aufgefangen werden. Wichtig ist dabei die Unterscheidung der Begriffe „ÜBERSTRÖMVENTIL“ und „SICHERHEITSVENTIL“ . Die Firma DK-LOK hat seit kurzem seine Serien V63,V64 und V66 auf die PED (Pressure Equipment Directive) 97/23/EC Modul B+D prüfen lassen. Nun dürfen sich diese Serien offiziell „SICHERHEITSVENTIL“ nennen. Mehr Details hierzu finden Sie in unserem Katalog>>

Filter

Wenn das transportierte Medium durch Partikel verschmutzt ist , werden die meisten Geräte wie Druckregler, Analysegeräte oder Durchflussmesser mittels eines Filters vor Verschmutzungen geschützt.. Die Filtereinsätze sind aus einem Sintermetal welches in unterschiedlichen Porungen zur Verfügung steht. Die Porungen bewegen sich zwischen 0,5μm-90μm. Bei der Auswahl ist zu beachten das eine geringere Porung einen höheren Druckabfall und damit verbunden einen geringeren Durchfluss hat. Wird die Porung zu gering gewählt und die Verschmutzung des Mediums ist zu groß, muss der Filter in sehr kurzen Abständen gereinigt werden. DK-LOK bietet Ihnen zwei Bauformen an. Der Inline Filter hat bessere Durchflusswerte muss aber zur Wartung ausgebaut werden. Der T-Filter ist in dieser Beziehung weitaus leichter zu reinigen und muss nicht ausgebaut werden. Rechts im Bild sehen SIe die V73 Serie in der Inline Variante und die V76 Serie in der T-Filter Variante.

Weiter Informationen hierzu finden Sie in unserem Katalog>>
